Giới thiệu ngắn gọn
|
Sự chính xác: |
±1.0% |
Kích thước ống: |
1 "~ 48" (25 ~ 1200mm) |
|
|
Đầu ra: |
Poe (sức mạnh trên Ethernet) |
Xếp hạng IP: |
Đầu dò IP68 |
|
|
Nhiệt độ: |
32 độ F đến 176 độ F (0 độ ~ 80 độ) |
|||
Giới thiệu sản phẩm

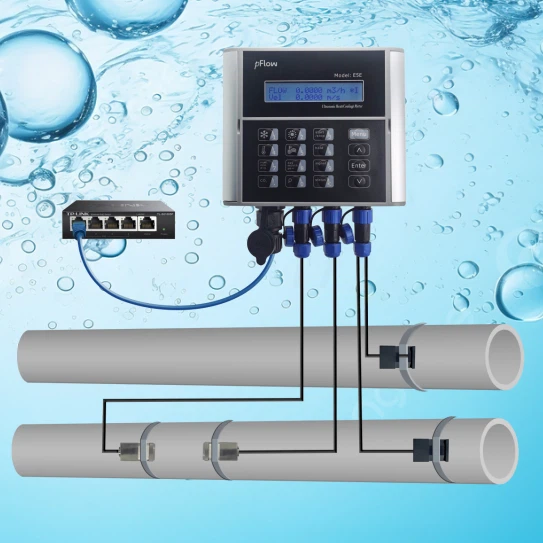

Đồng hồ đo lưu lượng BTU siêu âm E5E được thiết kế để đo độ chính xác trong các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí) Sửa chữa, E5E đảm bảo các phép đo chính xác . E5E hỗ trợ nguồn cung cấp cáp POE (Power Over Ethernet), giúp đơn giản hóa việc cài đặt bằng cách cung cấp cả hai hệ thống tiếp xúc với một hệ thống hoạt động của nó. Tránh nhiễu với các quy trình hiện có .
Ứng dụng sản phẩm
● Năng lượng khách sạn, đo sáng năng lượng làm mát
● Công nghiệp làm mát chất lỏng, làm mát hiệu quả, kiểm soát nhiệt độ, tiết kiệm năng lượng
● Quản lý nước và nước thải
● Hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí)
● Công nghiệp chế biến (hóa chất, dược phẩm, thực phẩm và đồ uống)
● Quản lý năng lượng và giám sát môi trường
● Hệ thống nông nghiệp và thủy lợi
● Nghiên cứu và phát triển
● Quản lý cơ sở
● Bảo trì công nghiệp và khắc phục sự cố
● Dấu chân carbon, kiểm toán carbon, đánh giá carbon, tính trung lập carbon và giao dịch carbon, v.v.
Tham số sản phẩm
1)Thông số kỹ thuật
|
Chỉ số hiệu suất |
|
|
Phạm vi dòng chảy |
0,03 ~ 16 ft/s (0,01 ~ 5,0 m/s) |
|
Sự chính xác |
Độ chính xác của dòng chảy: ± 1% (0,3 ~ 5m/s Điều kiện tiêu chuẩn) Độ chính xác năng lượng: ± 2% |
|
Dịch |
Nước |
|
Kích thước ống |
Kẹp kiểu: 25 mm đến 1.200mm (1 "đến 48") |
|
Vật liệu ống |
Thép không gỉ, thép carbon, đồng, PVC |
|
Chỉ số chức năng |
|
|
Các giao thức hỗ trợ |
HTTP, Giao thức MQTT |
|
Đầu ra |
Đầu ra tương tự: 4 ~ 20MA, (tải tối đa 750Ω) Đầu ra xung: 0 ~ 9999 Hz, OCT (Min . và Max . tần số có thể điều chỉnh) Đầu ra rơle: Max . Tần số 1Hz (1A@125VAC hoặc 2A@30VDC) |
|
Giao diện đầu vào |
Giao diện 2*PT1000 Hệ thống ba dây Phạm vi: 0 ~ 100 độ (32-212)) |
|
Cung cấp điện |
Nguồn điện cáp mạng Poe |
|
Bàn phím |
Khóa 16 (4 × 4) với hành động xúc giác . |
|
Màn hình hiển thị |
20 × 2 Lattice Alphanumeric, Back Lit LCD . |
|
Độ ẩm |
Tối đa 99% rh, không có áp dụng . |
|
Nhiệt độ |
Máy phát: 14 độ F đến 122 độ F (10 độ ~ 50 độ) Đầu dò: 32 độ F đến 176 độ F (0 độ ~ 80 độ) |
|
Xếp hạng IP |
IP65 |
|
Đặc điểm vật lý |
|
|
Máy phát |
PC/ABS, IP65 |
|
Đầu dò |
Thiết kế đóng gói, IP68 |
|
Cáp |
Độ dài tiêu chuẩn của cáp: 30ft (9m) Cảm biến nhiệt độ: Chiều dài tiêu chuẩn: 9m (30ft) Kéo dài tối đa đến 1000ft (305m) |
|
Cân nặng |
Máy phát: 0,6kg Cảm biến dòng chảy: 0,75kg Cảm biến nhiệt độ: 0,45K |
2)Thông số cơ thể
Máy phát
Đầu dò CP037
PT1000 Senor nhiệt độ
Dây truyền
3)Vẻ bề ngoài
Vật liệu ống tương thích
Chất lỏng có thể phát hiện
Trình độ sản phẩm:
Trong hơn ba thập kỷ, Gentos đã đi đầu trong việc sản xuất các mét dòng siêu âm hàng đầu, có giá cạnh tranh, mang lại tiếng
Khi dòng sản phẩm của chúng tôi tiếp tục phát triển, chúng tôi vẫn cam kết tăng cường chức năng và đẩy ranh giới chất lượng và hiệu suất . Trong suốt quá trình thiết kế các sản phẩm mới, chúng tôi chủ động tìm kiếm đầu vào từ các khách hàng có giá trị của chúng tôi, chúng tôi không thể thực hiện được. và hiệu suất .
Hiển thị môi trường công ty:
Hiển thị chứng chỉ:
Giao hàng, vận chuyển và phục vụ
Hỗ trợ trực tiếp:
Phản hồi của Qucik:
Giao hàng nhanh:
Vận chuyển
Nuôi dưỡng trải nghiệm khách hàng liền mạch, Gentos đã thực hiện một hệ thống phân phối nhanh, đảm bảo mua lại sản phẩm nhanh chóng . một cách dễ dàng, Gentos tiến hành xử lý đơn đặt hàng và điều phối sản phẩm nhanh trong một cửa sổ 1 đến 3 ngày hiệu quả {3}
Câu hỏi thường gặp
H: Làm thế nào tôi có thể đảm bảo độ chính xác của đồng hồ đo dòng BTU siêu âm E5E trong các hệ thống HVAC?
A: Để đảm bảo độ chính xác, chọn một điểm đo thích hợp với lưu lượng chất lỏng thống nhất, thông số ống chính xác đầu vào và sử dụng phương pháp Z để cài đặt đầu dò nếu đường kính ống là trên 300mm hoặc nếu có tỷ lệ nặng bên trong đường ống {{1}
Hỏi: Tôi nên làm gì nếu đồng hồ đo lưu lượng E5E cho thấy không có tín hiệu trong hệ thống HVAC?
A: Nếu không phát hiện tín hiệu nào, hãy xác minh rằng các bộ chuyển đổi được cài đặt chính xác với hợp chất khớp nối đủ và các tham số ống được nhập chính xác .
H: Làm cách nào để kết nối đồng hồ đo lưu lượng E5E với mạng để giám sát dữ liệu trong các hệ thống HVAC?
A: Máy đo lưu lượng E5E hỗ trợ nguồn cung cấp nguồn cáp POE (Power Over Ethernet) . Kết nối E5E với công tắc POE bằng cáp mạng RJ45 .
Hỏi: Các yêu cầu cung cấp năng lượng cho đồng hồ đo lưu lượng E5E trong các ứng dụng HVAC là gì?
Trả lời: Đồng hồ đo lưu lượng E5E được cung cấp năng lượng thông qua cáp mạng POE, cung cấp cả truyền tải và truyền dữ liệu . Đảm bảo công tắc POE có khả năng cung cấp công suất cần thiết (thường là 10 ~ 36VDC) và cáp mạng được kết nối đúng với đồng hồ đo lưu lượng và công tắc .
H: Làm thế nào tôi có thể thực hiện hiệu chuẩn bằng không trên đồng hồ đo lưu lượng E5E trong hệ thống HVAC?
A: Để thực hiện hiệu chuẩn bằng không, đảm bảo chất lỏng trong đường ống ở trạng thái tĩnh (không lưu lượng) . nhấn cửa sổ M42 để đặt điểm bằng không .
Chú phổ biến: Đồng hồ đo lưu lượng HVAC BTU, Nhà sản xuất, nhà cung cấp máy đo dòng chảy của Trung Quốc HVAC BTU
Tham số sản phẩm
1)Thông số kỹ thuật
|
Chỉ số hiệu suất |
|
|
Phạm vi dòng chảy |
0,03 ~ 16 ft/s (0,01 ~ 5,0 m/s) |
|
Sự chính xác |
Độ chính xác của dòng chảy: ± 1% (0,3 ~ 5m/s Điều kiện tiêu chuẩn) Độ chính xác năng lượng: ± 2% |
|
Dịch |
Nước |
|
Kích thước ống |
Kẹp kiểu: 25 mm đến 1.200mm (1 "đến 48") |
|
Vật liệu ống |
Thép không gỉ, thép carbon, đồng, PVC |
|
Chỉ số chức năng |
|
|
Các giao thức hỗ trợ |
HTTP, Giao thức MQTT |
|
Đầu ra |
Đầu ra tương tự: 4 ~ 20MA, (tải tối đa 750Ω) Đầu ra xung: 0 ~ 9999 Hz, OCT (Min . và Max . tần số có thể điều chỉnh) Đầu ra rơle: Max . Tần số 1Hz (1A@125VAC hoặc 2A@30VDC) |
|
Giao diện đầu vào |
Giao diện 2*PT1000 Hệ thống ba dây Phạm vi: 0 ~ 100 độ (32-212)) |
|
Cung cấp điện |
Nguồn điện cáp mạng Poe |
|
Bàn phím |
Khóa 16 (4 × 4) với hành động xúc giác . |
|
Màn hình hiển thị |
20 × 2 Lattice Alphanumeric, Back Lit LCD . |
|
Độ ẩm |
Tối đa 99% rh, không có áp dụng . |
|
Nhiệt độ |
Máy phát: 14 độ F đến 122 độ F (10 độ ~ 50 độ) Đầu dò: 32 độ F đến 176 độ F (0 độ ~ 80 độ) |
|
Xếp hạng IP |
IP65 |
|
Đặc điểm vật lý |
|
|
Máy phát |
PC/ABS, IP65 |
|
Đầu dò |
Thiết kế đóng gói, IP68 |
|
Cáp |
Độ dài tiêu chuẩn của cáp: 30ft (9m) Cảm biến nhiệt độ: Chiều dài tiêu chuẩn: 9m (30ft) Kéo dài tối đa đến 1000ft (305m) |
|
Cân nặng |
Máy phát: 0,6kg Cảm biến dòng chảy: 0,75kg Cảm biến nhiệt độ: 0,45K |
|
Chỉ số hiệu suất |
|
|
Phạm vi dòng chảy |
0,03 ~ 16 ft/s (0,01 ~ 5,0 m/s) |
|
Sự chính xác |
Độ chính xác của dòng chảy: ± 1% (0,5 ~ 5m/s Điều kiện tiêu chuẩn) Độ chính xác năng lượng: ± 2% |
|
Dịch |
Nước (nước ướp lạnh, nước tinh khiết, nước sạch, nước biển, nước nóng, v.v .)) |
|
Kích thước ống |
Kẹp kiểu: 25 mm đến 1.200mm (1 "đến 48") |
|
Vật liệu ống |
Thép không gỉ, thép carbon, đồng, PVC |
|
Chỉ số chức năng |
|
|
Giao diện giao tiếp |
Modbus rs485 |
|
Đầu ra |
Đầu ra tương tự: 4 ~ 20MA, (tải tối đa 750Ω) Đầu ra xung: 0 ~ 9999 Hz, OCT (Min . và Max . tần số có thể điều chỉnh) Đầu ra rơle: Max . Tần số 1Hz (1A@125VAC hoặc 2A@30VDC) |
|
Giao diện đầu vào |
2*PT1 0 00 giao diện, hệ thống ba dây; 0 ~ 100 độ (32-212)) |
|
Cung cấp điện |
10 ~ 36VDC/1A . |
|
Bàn phím |
Khóa 16 (4 × 4) với hành động xúc giác . |
|
Màn hình hiển thị |
20 × 2 Lattice Alphanumeric, Back Lit LCD . |
|
Độ ẩm |
Tối đa 99% rh, không có áp dụng . |
|
Nhiệt độ |
Máy phát: 14 độ F đến 122 độ F (10 độ ~ 50 độ) Đầu dò: 32 độ F đến 176 độ F (0 độ ~ 80 độ) |
|
Xếp hạng IP |
IP65 |
|
Đặc điểm vật lý |
|
|
Máy phát |
PC/ABS, IP65 |
|
Đầu dò |
Thiết kế đóng gói, IP68 |
|
Cáp |
Độ dài tiêu chuẩn của cáp: 30ft (9m) Kéo dài tối đa đến 1000ft (305m) |
|
Cân nặng |
Máy phát: khoảng 0,6kg Đầu dò: khoảng 0,8kg |
